TAPWATER

Tapwaterregeling

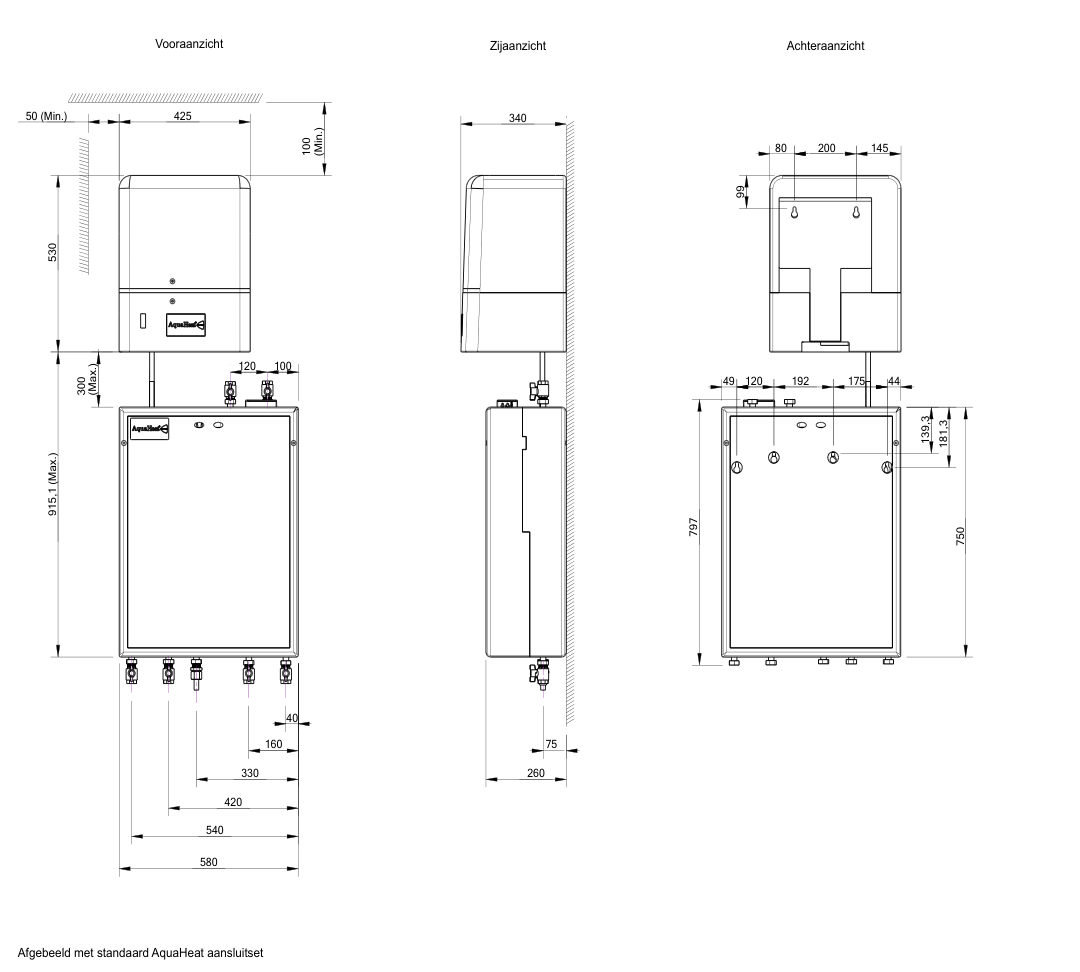

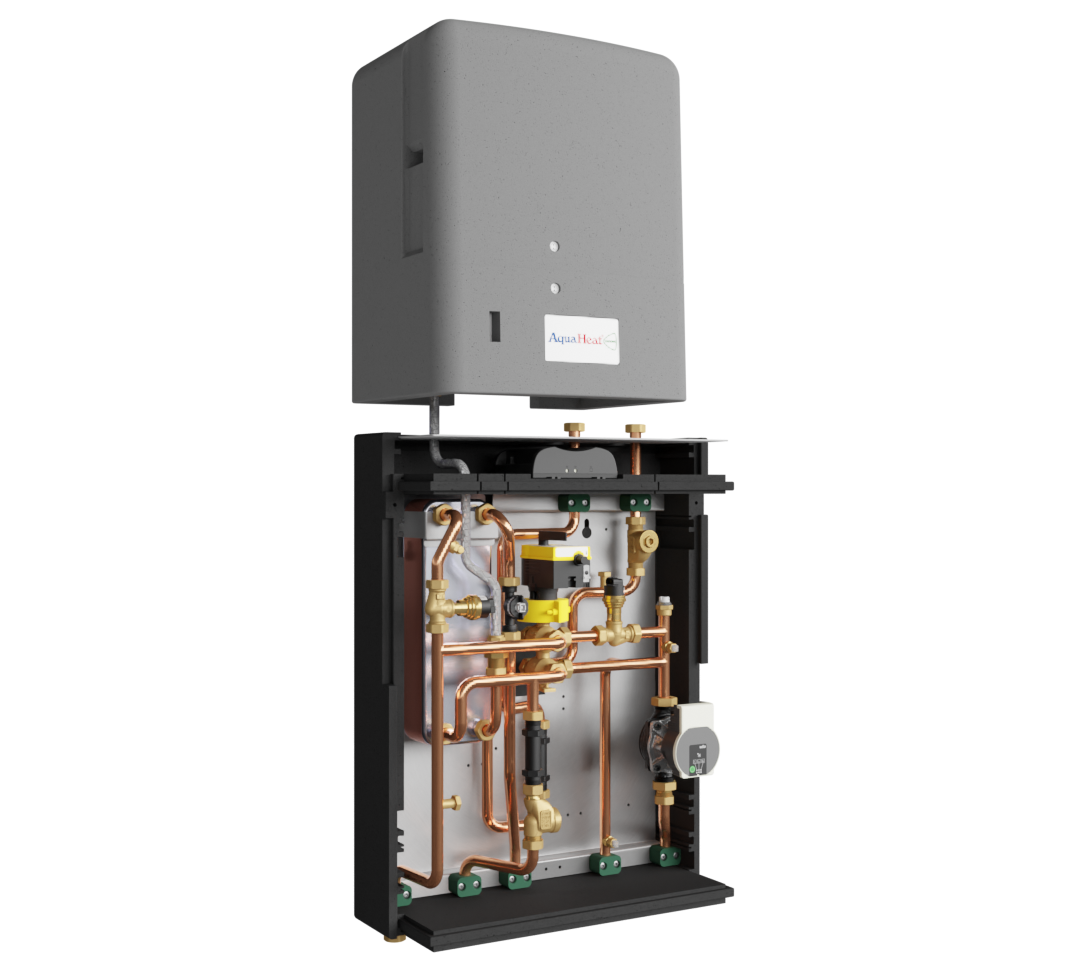

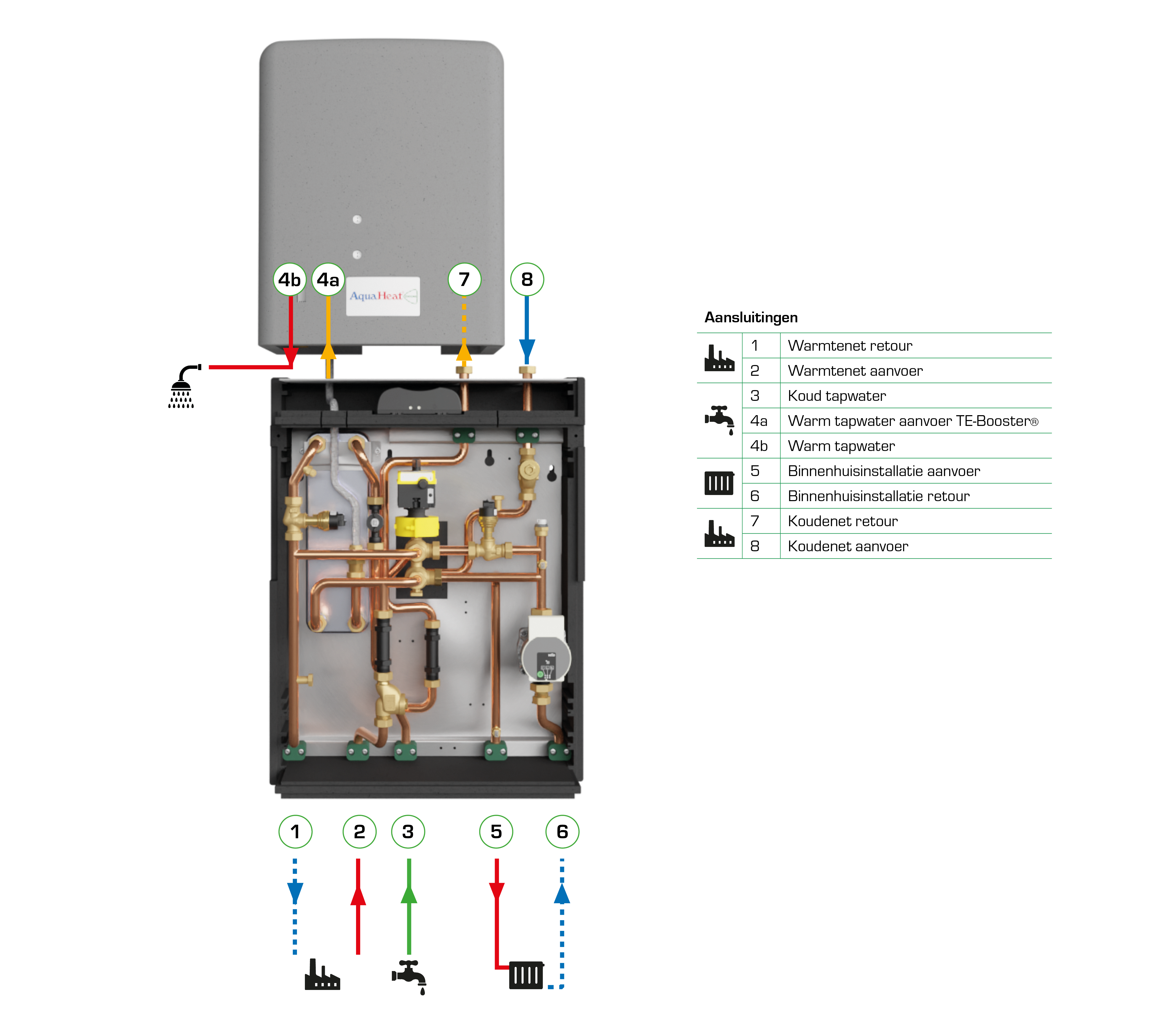

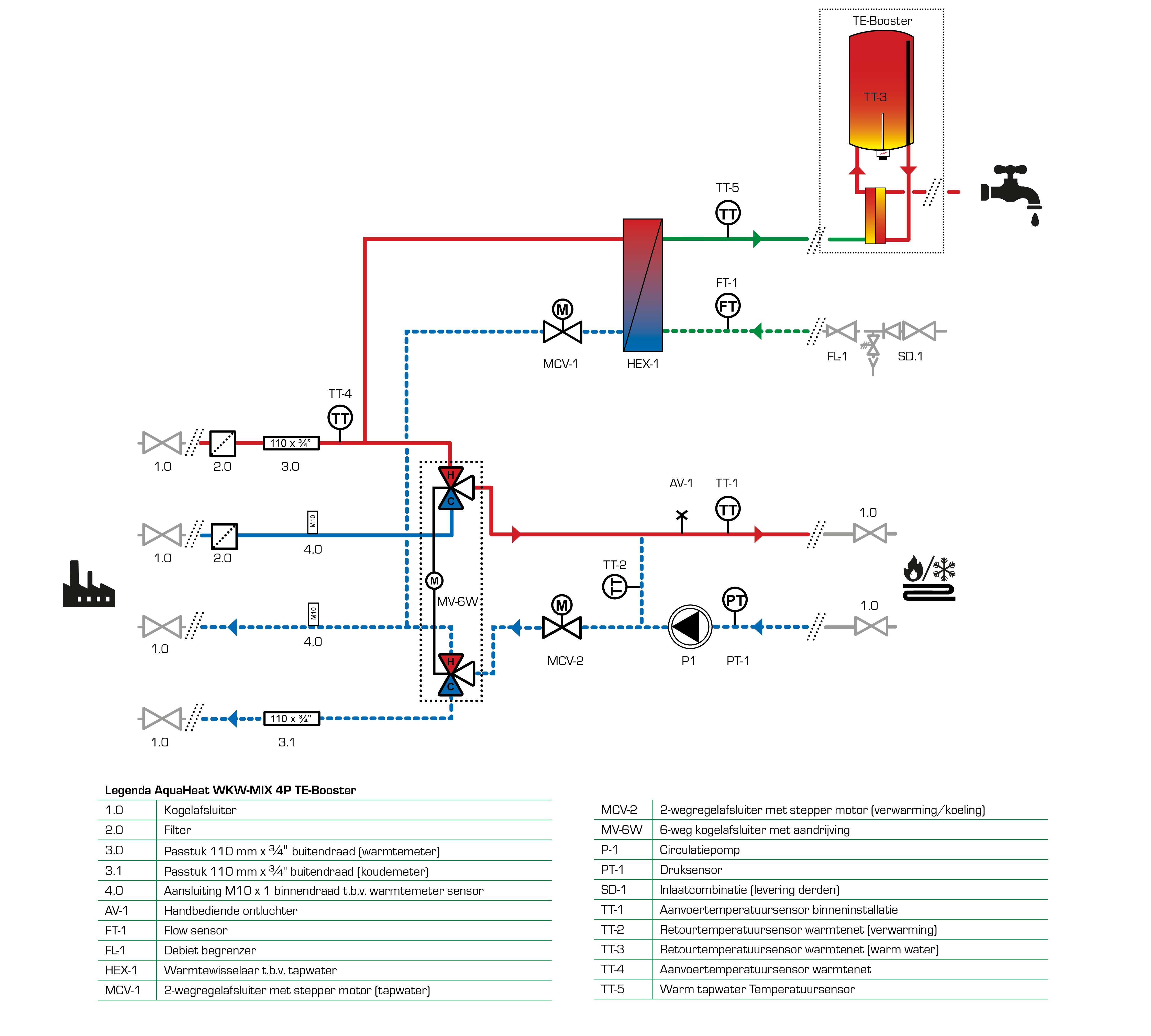

Wanneer er warm tapwater getapt wordt, stuurt de flowsensor een signaal naar de elektronische regelaar. De benodigde hoeveelheid warm distributiewater stroomt door de primaire zijde van de warmtewisselaar en verwarmt het koude tapwater voor. Het koude tapwater wordt voorverwarmd tot de primaire aanvoertemperatuur minus 2K, met een maximale temperatuur van 60 °C. Het voorverwarmde tapwater wordt vervolgens in de 15 liter elektrische boiler van de TE-Booster® doorverwarmd tot 75 °C en thermisch gedesinfecteerd. Het warme tapwater van 75 °C stroomt vervolgens door de geïntegreerde warmte terugwin wisselaar (WTW) en wordt afgekoeld tot ca. 60 °C. Bij een volumestroom conform ontwerp condities, daalt de uitstromende warm watertemperatuur zeer geleidelijk naar 55 °C. Na het beëindigen van de warm water vraag, wordt de boiler inhoud van de TE-Booster® binnen 15 minuten opgewarmd naar 75 °C.

Legionella preventie
De temperatuur in de TE-Booster® is 75 °C. Bij warm tapwater vraag conform de NEN 16147 EU Tapklasse S, M en L blijft de temperatuur in de TE-Booster® boven de 60 °C.

Voorkeurkeuze regeling
Bij vraag naar warm tapwater wordt de CV-regelafsluiter ge-sloten, waardoor de energielevering naar de binneninstallatie tijdelijk wordt onderbroken. Dit reduceert de piekvraag wat leidt tot een stabiele primaire installatie.

Auto-tuning
Dankzij auto-tuning kan de regeling anticiperen op drukverschillen en temperatuurvariaties in het primaire distributiesysteem. Dit leidt tot een snelle en stabiele regeling.

Warmhoudregeling
> COMFORT stand:
In deze stand wordt de primaire aanvoerleiding continu op de ingestelde temperatuur gehouden, als er geen warm water wordt getapt.

VERWARMING & KOELING

Warmte- of kouderegeling
Bij warmte- of koudevraag van een externe ruimtethermostaat wordt de 6-wegkogelafsluiter in de juiste positie geplaatst en worden de pomp en CV-regelafsluiter aangestuurd om warm water of koelwater aan de binneninstallatie te leveren. Bij vraag naar tapwater is er geen verwarming of koeling mogelijk door de voorkeurschakeling.

Aanvoerwatertemperatuurregeling
De optimale secundaire aanvoerwatertemperatuur wordt berekend aan de hand van de primaire aanvoerwatertemperatuur, de gewenste aanvoertemperatuur en het retourwatertempe-ratuur compensatie setpoint.
Retourwatertemperatuurregeling
Wanneer de CV-retourtemperatuur boven het ingestelde setpoint komt, wordt de berekende secundaire aanvoertemperatuur gereduceerd. Dit levert een lagere primaire retourtemperatuur op en dit heeft een positieve invloed op het systeemrendement.

Aanvoertemperatuurbeveiliging
De afleverset is in het secundaire circuit voorzien van een aanvoertemperatuursensor. Wanneer de CV-aanvoertemperatuur gedurende een bepaalde tijd boven het ingestelde setpoint komt, wordt de CV-regelafsluiter direct gesloten en de pomp uitgeschakeld, zodat de binneninstallatie beveiligd is tegen ongewenste oververhitting. Op de elektronische regelaar brandt dan de rode LED-indicatie.

Vloerverwarming/vloerkoeling
De afleverset is voorzien van een geïntegreerde mengregeling waardoor deze uitermate geschikt is voor lage temperatuur-systemen, zoals vloerverwarming en vloerkoeling. Door de geïntegreerde mengregeling en pomp in de afleverset kunt u be-sparen op de componenten in de vloerverwarming verdeler.

Droogstook-protocol
Het droogstookprotocol is een automatisch programma ontwikkeld om de vloerverwarming langzaam op te warmen en vervolgens langzaam af te laten koelen. Hierdoor kan vocht, dat overblijft na het gieten van de vloer, sneller verdampen. Het droogstookprotocol kan worden ingezet aan het einde van de bouwfase zodra er warmte geleverd wordt uit de hoofdinstallatie. Tijdens dit bedrijf wordt vraag naar tapwater, verwarming en/of koude genegeerd. Als het droogstookprotocol is doorlopen stopt het programma automatisch.

ENERGIEMETING

Energiemeting voor warmte in de aanvoer
In de aanvoerleiding van de afleverset is een passtuk opgenomen voor het plaatsen van een energiemeter. Deze is geschikt voor een flowdeel van ¾” buitendraad x 110 mm. In de retour is een afgedopt aansluitpunt (M10x1) opgenomen voor het monteren van de retourtemperatuuropnemer. De aanvoertemperatuur-opnemer dient in het flowdeel van de energiemeter gemonteerd te worden. Het afneembare display van de warmtemeter wordt buiten de afleverset gemonteerd.

Energiemeting voor koude in de retour
In de retourleiding van de afleverset is een passtuk opgenomen voor het plaatsen van een energiemeter. Deze is geschikt voor een flowdeel van ¾” buitendraad x 110 mm. In de aanvoer is een afgedopt aansluitpunt (M10x1) opgenomen voor het monteren van de aanvoertemperatuuropnemer. De retourtemperatuur-opnemer dient in het flowdeel van de energiemeter gemonteerd te worden. Het afneembare display van de warmtemeter wordt buiten de afleverset gemonteerd.

COMMUNICATIE

Communicatie, remote service support en data beheer
De afleverset is uitgevoerd met de Mercurius Communicatie Module (MCM). De MCM wordt via een Modbus verbinding gekoppeld aan de regelaar van de afleverset en met het M-bus protocol aan de warmte-, koude- en/of tapwatermeter. De data wordt provider onafhankelijk 24/7 via een beveiligde APN/VPN verbinding gecommuniceerd naar het Fortes Data Management platform.
Met het Fortes Data Management platform is het mogelijk om de afleversets te monitoren en beheren. Dit geeft vele mogelijkheden, zoals op afstand diagnoses vaststellen, direct service verlenen en de service monteur 100% gericht aansturen. Met de beschikbare data kunnen retourtemperaturen gemonitord worden en diagnoses worden gesteld om het netwerk te optimaliseren. Met de functie remote project configuraties kunt u o.a. op afstand systeemparameters wijzigen en de afleversets in bedrijf stellen.
