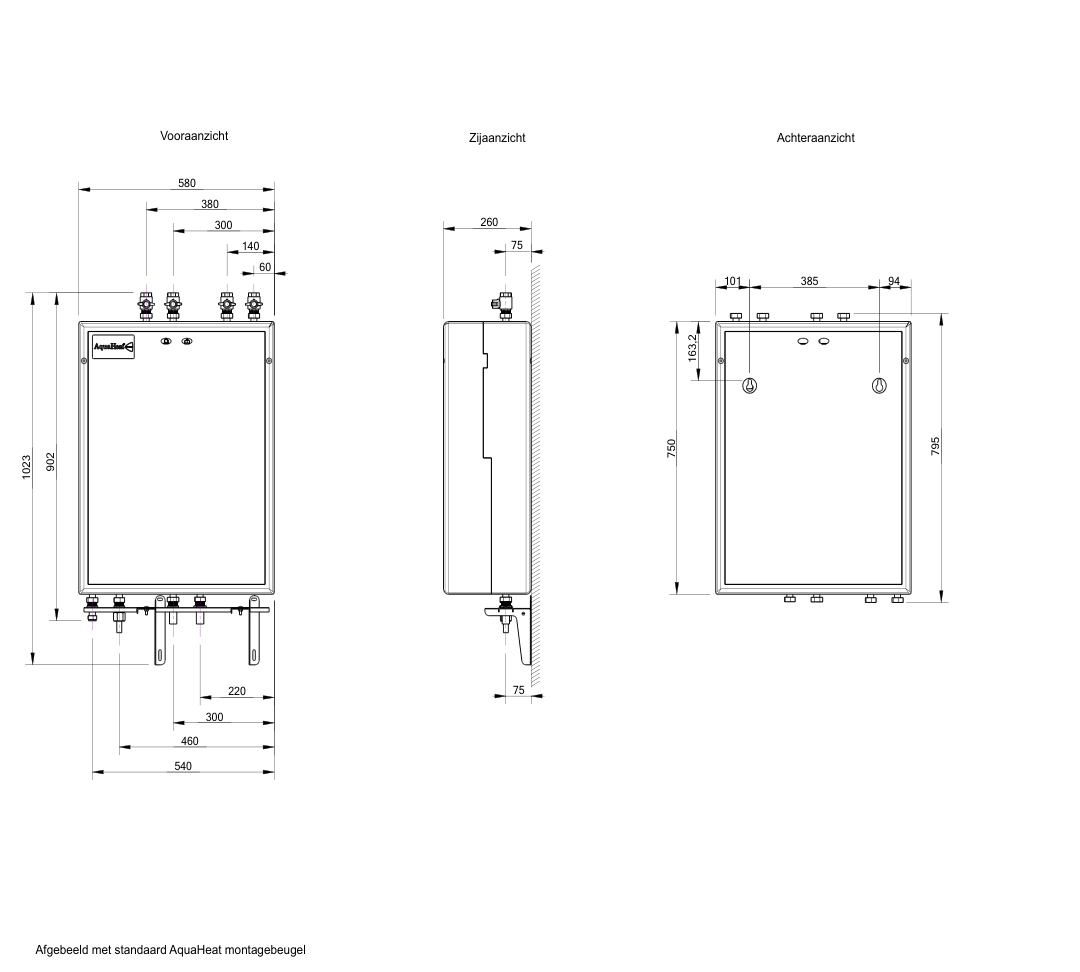

WARM TAPWATER

Tapwaterregeling

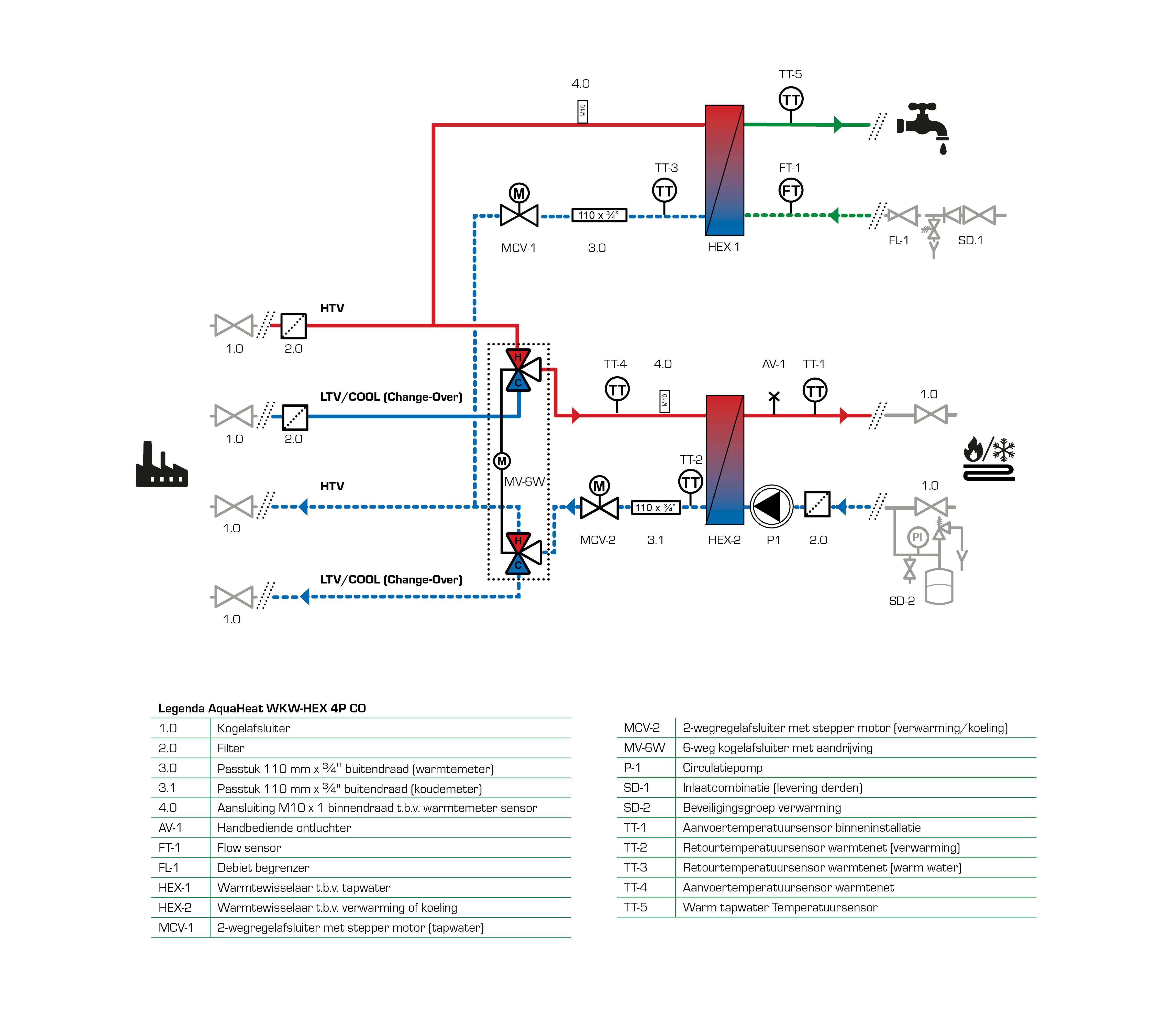

Wanneer er vraag is naar warm tapwater stuurt de flowsensor een signaal naar de elektronische regelaar. Aan de hand van de tapwaterflow berekent de regelaar de optimale openingspositie van de regelafsluiter. Vervolgens stroomt de benodigde hoeveelheid warm distributiewater door de primaire zijde van de warmtewisselaar en warmt het koude tapwater aan de secundaire zijde op tot de gewenste warmwatertemperatuur.

Voorkeurkeuze regeling
Bij vraag naar warm tapwater wordt de CV-regelafsluiter na een bepaalde tijd gesloten, waardoor de energielevering naar de binneninstallatie tijdelijk wordt onderbroken. Dit reduceert de piekvraag wat leidt tot een stabiele primaire installatie. Hierdoor kan er bij renovatieprojecten het bestaande leidingnetwerk gebruikt worden.

Auto-tuning
Dankzij auto-tuning kan de regeling anticiperen op drukverschillen en temperatuurvariaties in het primaire distributie-systeem. Dit leidt tot een snelle en stabiele regeling.

Warmhoudregeling
> ECO stand:
Als er geen warm water wordt getapt word de primaire aanvoerleiding niet op temperatuur gehouden. De wachttijd voor warm tapwater kan hierdoor langer zijn. Dit is afhankelijk van de lengte van de aansluitleiding.

Thermische desinfectieregeling
De desinfectieregeling wordt automatisch geactiveerd als er 7 dagen geen warm tapwater is getapt. Tijdens deze desinfectieregeling wordt de warmtewisselaar 20 minuten lang op een temperatuur van minimaal 60 °C gehouden. De temperatuur wordt gemeten aan de intrede- en uittredezijde van de warmtewisselaar zodat de warmtewisselaar over het volledige oppervlak wordt gedesinfecteerd.

VERWARMING & KOELING

Warmte- of kouderegeling
Bij warmte- of koudevraag van een externe ruimtethermostaat worden de pomp en CV-regelafsluiter aangestuurd om warm water of koelwater aan de binneninstallatie te leveren. Bij vraag naar tapwater is er geen verwarming of koeling mogelijk door de voorkeurschakeling.

Temperatuur detectie regeling (change over):
Om te bepalen of er warm water of koelwater door het centrale systeem wordt geleverd, vindt er een detectiemeting plaats.
De detectie wordt automatisch gestart in geval van:
> Warmte- of koudevraag actief + opstart voedingspanning
> Warmte- of koudevraag actief + tijd detectietimer 8 uur is
verstreken
Detectieprocedure:
Als de detectie is geactiveerd, wordt de CV-regelafsluiter voor een periode van 90 seconden open gestuurd en wordt de intredetemperatuur van het water gemeten.
> Gemeten watertemperatuur in de WKW-afleverset
≤ 20 °C = koelbedrijf.
> Gemeten watertemperatuur in de WKW-afleverset
≥ 24 °C = verwarmingbedrijf.
Voor een correcte detectieprocedure is een temperatuur/flow geregelde bypassvoorziening in de change-over aan-voerleiding per strang noodzakelijk. Deze bypass is nodig om de energieverliezen van de aanvoerleiding te compenseren zodat er direct water met de juiste temperatuur beschikbaar is.

Aanvoerwatertemperatuurregeling
De optimale secundaire aanvoertemperatuur wordt berekend aan de hand van de primaire aanvoertemperatuur, de gewenste aanvoertemperatuur en het retourtemperatuur compensatie setpoint.

Retourwatertemperatuurregeling
Wanneer de CV retourtemperatuur boven het ingestelde setpoint komt, wordt de berekende secundaire aanvoertemperatuur gereduceerd. Dit levert een lagere primaire retourtemperatuur op, dit resulteert in een positieve invloed op het systeemrendement.

Aanvoertemperatuurbeveiliging
De afleverset is in het secundaire circuit voorzien van een aanvoertemperatuursensor. Wanneer de CV-aanvoertempe-ratuur gedurende een bepaalde tijd boven het ingestelde setpoint komt, wordt de CV-regelafsluiter direct gesloten en de pomp uitgeschakeld. Tevens zal de LED-indicatie op de geavanceerde elektronische regelaar rood gaan branden en is de binneninstallatie optimaal beveiligd tegen ongewenste oververhitting.

Vloerverwarming/ vloerkoeling
Deze afleverset is voorzien van een geïntegreerde regeling waardoor deze uitermate geschikt is voor laag temperatuur systemen, zoals een vloerverwarmingssysteem. Door de geïntegreerde regeling en pomp in de afleverset kunt u besparen op de componenten in de vloerverwarming verdeler.

Droogstookprotocol
Het droogstookprotocol is een automatisch programma ontwikkeld om de vloerverwarming langzaam op te warmen en vervolgens langzaam af te laten koelen. Hierdoor kan vocht, dat overblijft na het gieten van de vloer, sneller verdampen. Het droogstookprotocol kan worden ingezet aan het einde van de bouwfase zodra er warmte geleverd wordt uit de hoofdinstallatie. Tijdens dit bedrijf wordt vraag naar tapwater, verwarming en/of koude genegeerd. Als het droogstookprotocol is doorlopen stopt het programma automatisch.

Lage en hoge drukbeveiliging
De afleverset is in het secundaire circuit voorzien van een druksensor. Wanneer de druk in de binneninstallatie lager of hoger wordt dan de ingestelde onder- of bovenwaarde, dan wordt de pomp automatisch uitgeschakeld en de CV-regelafsluiter gesloten. De afleverset zal overschakelen naar drukstoring stand en de LED-indicatie zal rood gaan knipperen. Zodra de druk weer tussen de ingestelde setpoints ligt, zal de storing automatisch worden opgeheven en is de afleverset weer in bedrijf. Een hoge drukbeveiliging kan erop duiden dat het expansievat de druk niet meer kan opvangen en het overstortventiel in werking is. Bij een lage drukbe-veiliging moet de binneninstallatie bijgevuld worden. Bij een herhaaldelijk lage druk storing, moet de binneninstallatie gecontroleerd worden op mogelijke lekkages.

ENERGIEMETING

Energiemeting voor warmte in de aanvoer
In de aanvoerleiding van de afleverset is een passtuk opgenomen voor het plaatsen van een energiemeter. Deze is geschikt voor een flowdeel van ¾” buitendraad x 110 mm. In de retour is een afgedopt aansluitpunt (M10x1) opgenomen voor het monteren van de retourtemperatuuropnemer. De aanvoertemperatuur-opnemer dient in het flowdeel van de energiemeter gemonteerd te worden. Het afneembare display van de warmtemeter wordt buiten de afleverset gemonteerd.

Energiemeting voor koude in de retour
In de retourleiding van de afleverset is een passtuk opgenomen voor het plaatsen van een energiemeter. Deze is geschikt voor een flowdeel van ¾” buitendraad x 110 mm. In de aanvoer is een afgedopt aansluitpunt (M10x1) opgenomen voor het monteren van de aanvoertemperatuuropnemer. De retourtemperatuur-opnemer dient in het flowdeel van de energiemeter gemonteerd te worden. Het afneembare display van de warmtemeter wordt buiten de afleverset gemonteerd.

COMMUNICATIE

Communicatie, remote service support en data beheer
De afleverset is uitgevoerd met de Mercurius Communicatie Module (MCM). De MCM wordt via een Modbus verbinding gekoppeld aan de regelaar van de afleverset en met het M-bus protocol aan de warmte-, koude- en/of tapwatermeter. De data wordt provider onafhankelijk 24/7 via een beveiligde APN/VPN verbinding gecommuniceerd naar het Fortes Data Management platform.
Met het Fortes Data Management platform is het mogelijk om de afleversets te monitoren en beheren. Dit geeft vele mogelijkheden, zoals op afstand diagnoses vaststellen, direct service verlenen en de service monteur 100% gericht aansturen. Met de beschikbare data kunnen retourtemperaturen gemonitord worden en diagnoses worden gesteld om het netwerk te optimaliseren. Met de functie remote project configuraties kunt u o.a. op afstand systeemparameters wijzigen en de afleversets in bedrijf stellen.
