WARM TAPWATER

Tapwaterregeling
Wanneer er vraag is naar warm tapwater, stuurt de flowsensor een signaal naar de elektronische regelaar. Aan de hand van de tapwaterflow berekent de regelaar de optimale openingspositie van de regelafsluiter. Vervolgens stroomt de benodigde hoeveelheid warm distributiewater door de primaire zijde van de warmtewisselaar en warmt het koude tapwater aan de secundaire zijde op tot de gewenste warmwatertemperatuur.

Voorkeurkeuzeregeling
Bij vraag naar warm tapwater wordt de CV‑regelafsluiter na een bepaalde tijd gesloten, waardoor de energielevering naar de binneninstallatie tijdelijk wordt onderbroken. Dit reduceert de piekvraag, wat leidt tot een stabiele primaire installatie.

Auto‑tuning
Dankzij auto‑tuning kan de regeling anticiperen op drukverschillen en temperatuurvariaties in het primaire distributiesysteem. Dit leidt tot een snelle en stabiele regeling.

Warmhoudregeling
DYNAMISCHE stand (af fabriek):
In deze stand berekent de afleverset automatisch de optimale warmhoudtemperatuur. Er wordt op een energetisch efficiënte wijze aan de toestelwachttijd voldaan. Wanneer er 24 uur geen warm water wordt getapt, wordt de warmhoudtemperatuur automatisch verlaagd tot 10 °C.

COMFORT stand:
In deze stand wordt de primaire aanvoerleiding continu op de ingestelde temperatuur gehouden als er geen warm water wordt getapt. Deze stand zorgt voor een zeer comfortabele toestelwachttijd.

ECO stand:
Als er geen warm water wordt getapt, wordt de primaire aanvoerleiding niet op temperatuur gehouden. De wachttijd voor warm tapwater kan hierdoor langer zijn. Dit is afhankelijk van de lengte van de aansluitleiding.

Thermische desinfectieregeling
De desinfectieregeling wordt automatisch geactiveerd als er 7 dagen geen warm tapwater is getapt. Tijdens deze desinfectieregeling wordt de warmtewisselaar 20 minuten lang op een temperatuur van minimaal 60 °C gehouden.

VERWARMING & KOELING

Warmte‑ of kouderegeling

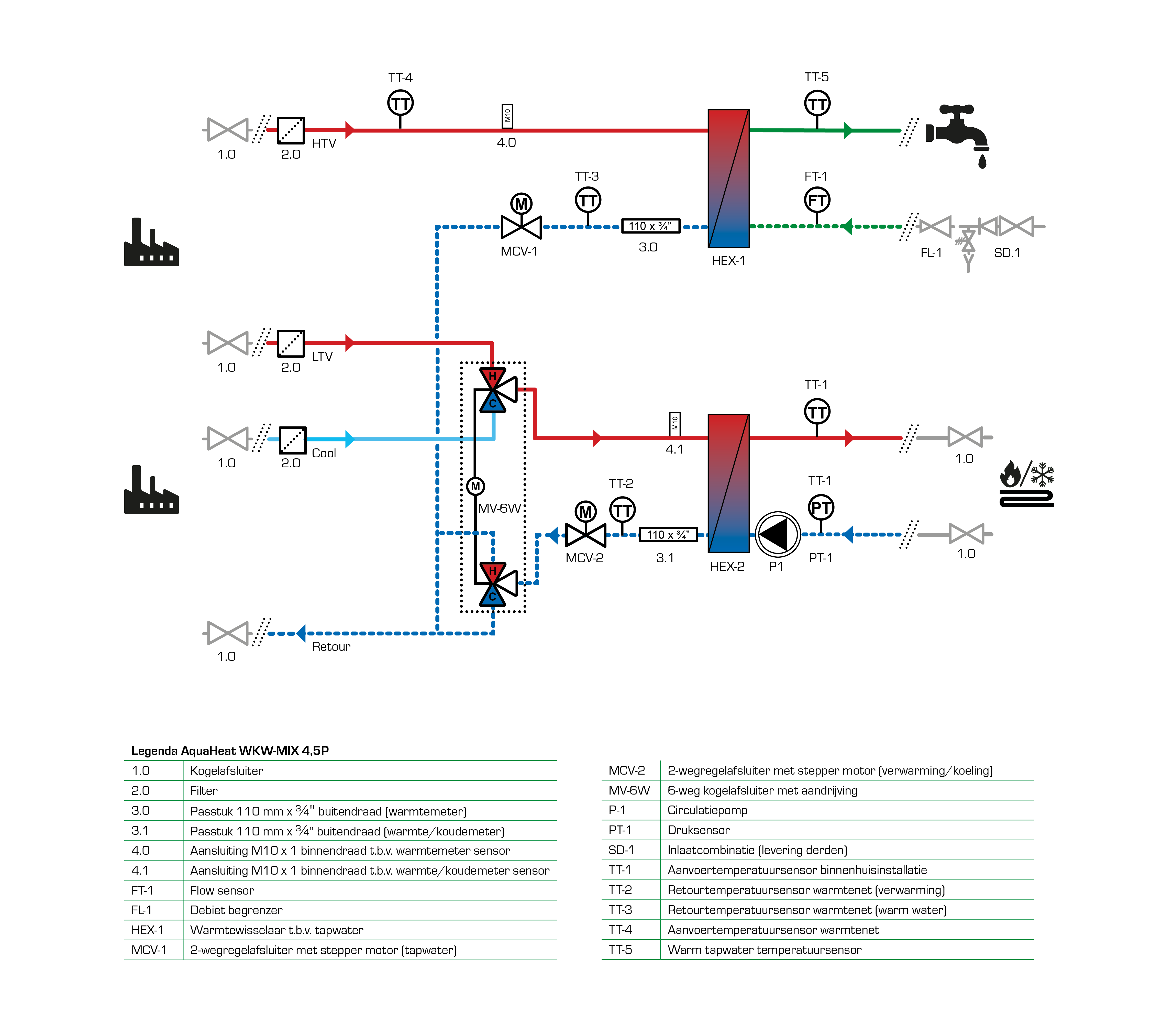

Bij warmte‑ of koudevraag van een externe ruimtethermostaat wordt de 6‑wegkogelafsluiter in de juiste positie geplaatst en worden de pomp en CV‑regelafsluiter aangestuurd om warm water of koelwater aan de binneninstallatie te leveren. Bij vraag naar tapwater is er geen verwarming of koeling mogelijk door de voorkeurschakeling.

Aanvoerwatertemperatuurregeling
De optimale secundaire aanvoertemperatuur wordt berekend aan de hand van de primaire aanvoertemperatuur, de gewenste aanvoertemperatuur en het retourtemperatuur‑compensatiesetpoint.

Retourwatertemperatuurregeling
Verwarmen:
Wanneer de CV‑retourtemperatuur boven het ingestelde setpoint komt, wordt de berekende secundaire aanvoertemperatuur gereduceerd. Dit levert een lagere primaire retourtemperatuur op en heeft een positieve invloed op het systeemrendement.

Koelen:
Wanneer de koelwaterretourtemperatuur onder het ingestelde setpoint komt, wordt de berekende secundaire aanvoerwatertemperatuur verhoogd. Dit levert een optimale primaire retourwatertemperatuur op en heeft een positieve invloed op het systeemrendement.

Aanvoertemperatuurbeveiliging
De afleverset is in het secundaire circuit voorzien van een aanvoertemperatuursensor. Wanneer de CV‑aanvoertemperatuur gedurende een bepaalde tijd boven het ingestelde setpoint komt, wordt de CV‑regelafsluiter direct gesloten en de pomp uitgeschakeld, zodat de binneninstallatie beveiligd is tegen ongewenste oververhitting. Op de elektronische regelaar brandt dan de rode LED‑indicatie.

Vloerverwarming/vloerkoeling
De afleverset is voorzien van een geïntegreerde mengregeling waardoor deze uitermate geschikt is voor lagetemperatuursystemen, zoals vloerverwarming en vloerkoeling. Door de geïntegreerde mengregeling en pomp in de afleverset kunt u besparen op de pomp, temperatuurregeling en maximale beveiliging op de vloerverwarmingsverdeler.

Droogstookprotocol
Het droogstookprotocol is een automatisch programma dat is ontwikkeld om de vloerverwarming langzaam op te warmen en vervolgens langzaam af te laten koelen. Hierdoor kan vocht dat overblijft na het gieten van de vloer sneller verdampen. Het droogstookprotocol kan worden ingezet aan het einde van de bouwfase zodra er warmte geleverd wordt uit de hoofdinstallatie. Tijdens dit bedrijf wordt vraag naar tapwater, verwarming en/of koude genegeerd. Als het droogstookprotocol is doorlopen, stopt het programma automatisch.

ENERGIEMETING

Energiemeting voor warmte in de aanvoer
In de aanvoerleiding van de afleverset is een passtuk opgenomen voor het plaatsen van een energiemeter. Deze is geschikt voor een flowdeel van ¾” buitendraad × 110 mm. In de retour is een afgedopt aansluitpunt (M10×1) opgenomen voor het monteren van de retourtemperatuuropnemer. De aanvoertemperatuuropnemer dient in het flowdeel van de energiemeter gemonteerd te worden. Het afneembare display van de warmtemeter wordt buiten de afleverset gemonteerd.

Energiemeting voor koude in de retour
In de retourleiding van de afleverset is een passtuk opgenomen voor het plaatsen van een energiemeter. Deze is geschikt voor een flowdeel van ¾” buitendraad × 110 mm. In de aanvoer is een afgedopt aansluitpunt (M10×1) opgenomen voor het monteren van de aanvoertemperatuuropnemer. De retourtemperatuuropnemer dient in het flowdeel van de energiemeter gemonteerd te worden. Het afneembare display van de warmtemeter wordt buiten de afleverset gemonteerd.

COMMUNICATIE

Communicatie, remote service support en databeheer
De afleverset is uitgevoerd met de Mercurius Communicatie Module (MCM). De MCM wordt via een Modbus‑verbinding gekoppeld aan de regelaar van de afleverset en met het M‑busprotocol aan de warmte‑, koude‑ en/of tapwatermeter. De data wordt provideronafhankelijk 24/7 via een beveiligde APN/VPN‑verbinding gecommuniceerd naar het Fortes Data Management‑platform.
Met het Fortes Data Management‑platform is het mogelijk om de afleversets te monitoren en beheren. Dit biedt vele mogelijkheden, zoals op afstand diagnoses vaststellen, direct service verlenen en de servicemonteur gericht aansturen. Met de beschikbare data kunnen retourtemperaturen worden gemonitord en diagnoses worden gesteld om het netwerk te optimaliseren. Met de functie *remote projectconfiguraties* kunt u onder andere op afstand systeemparameters wijzigen en de afleversets in bedrijf stellen.
